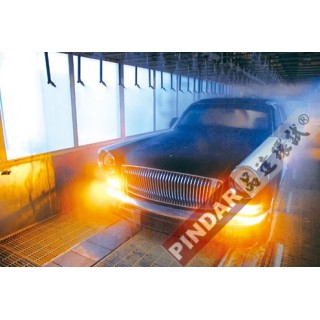

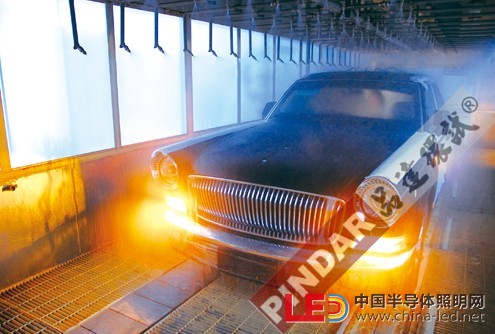

品达 QC/T476汽车淋雨试验室 整车密封性淋雨试验房

1. 设备功能：用于汽车、农用车等交通工具淋雨实验。

2. 淋雨强度：两侧及顶部为平均8-12±1mm/min。

3. 电源：AC 三相380V±5% 50Hz

4. 喷嘴喷射压力:79-150kPa±10 kPa

5. 用途：适用于检测户外机动车的防水密封性，通过淋雨房，把淋雨检测的条件与外面自然状态相类似，来确认汽车的水密封状态的设备，对可能漏雨的部位实施结构改善。

6. 压力表：在水泵的出口处安装压力表，压力：0-0.5 MPa。（压力采用变频器控制）

7. 流量计：在水泵的出口调流阀后安装流量计，流量：1-25m3/h

8. 淋雨检测房框架外廓尺寸（长×宽×高）m：

9. 淋雨房内框尺寸：（长×宽×高）

二、QC/T476汽车淋雨试验室 整车密封性淋雨试验房 参照标准：

1. QC/T476-2007客车防雨密封性试验室(替代GB/T12480-90)

2. TBT 1802-1996 铁道车辆漏雨试验方法

3. IEC 61133-2006 车辆组装和运行前的整车试验规范

4. JIS E 4022-1999方法用于铁路机车防水测试

三、QC/T476汽车淋雨试验室 整车密封性淋雨试验房 房体结机：

1. 淋雨室总尺寸：依实际车辆尺寸长宽高定制；

2. 房体：淋雨室房体为通过式，外壁板采用4mm透明阳光板，防止水溅出；可防锈、保温、隔热、不开裂、不变形、度渗水、坚固耐用。

3. 房内有照明；墙角做防水处理；用于观察淋雨间的淋雨情况。

4. 淋雨工作间设有光照强度≥300Lux，照明灯要求防水、防雾、便于维修和更换。

5. 固定支架：试验间内固定支架选用304不锈钢方通38×38mm，厚1.5mm

四、QC/T476汽车淋雨试验室 整车密封性淋雨试验房 设计理念：

1. 本着先进可靠、经济实用的原则，充分考虑产品的特点，积极采用先进成熟的工艺和设备，提高成套的水密封检测能力使得此项指标达到规定技术要求，增强产品市场竞争能力。

2. 设计中做到合理布局，物流通畅，并注重设备的节能措施，合理使用能源。上下高度调节方便，左右前后移动方便。

3. 贯彻执行国家有关环境保护，劳动安全卫生方面 的政策法规，整个工程达到国家规定的“三废”排放标准、工业卫生标准。

4. 设备及材料选用以国内为主，达到既经济合理，又先进可靠的目的。

5. 顶面喷水区上下距离可调节，升降结构采用手动操作，调节距离：

6. 左右前后喷淋架区带脚轮，可移动，适合多种不同尺寸的产品测速。

7. 淋雨房蓄水池和排水系统有需方施工完成。（本报价不含该工程）

五、QC/T476汽车淋雨试验室 整车密封性淋雨试验房 工艺说明：

1. 本淋雨房主要用于检测汽车、水密封性，通过淋雨房，把淋雨检测的条件与外面自然状态相类似，来确认汽车的水密封状态的设备。

2. 淋雨区：采用喷射方式并达到一定的淋雨强度喷射车窗表面,帐篷顶面，同时设有污水处理装置，将循环水进行过滤处理，去除泥砂及杂质，使其达到循环使用水的标准。淋雨房框架结构现场焊接而成。

六、QC/T476汽车淋雨试验室 整车密封性淋雨试验房 设备说明及性能、参数的描述：

1. 淋雨区：

汽车的防雨密封性试验装置要保证从顶面和前后、左右方向对农业车六个面进行喷射，避免出现喷水死角，保证喷水压力、流量对应于汽车各部位达到国标要求。淋雨房框架结构在保证防锈，防震的同时做到简洁美观，整个设备操作简单，便于零部件的检修和维护。

本设备主要包括：喷淋系统、补水系统、水循环系统、排污系统、电控系统、升降系统，左右移动机构等组成。

2. 喷淋系统：

淋雨装置主要有：水泵、压力自动调节阀、水压表、主管路、分管路、支管路、流量计、流量调节阀、喷嘴、喷嘴管架、喷嘴管架移动系统、电控系统等组成。水泵供水压力设定需要保证喷嘴的出水压力为79-150kPa±10 kPa。水泵配置数量、扬程、流量及管路直径等应满足系统使用要求。各喷淋面应涵盖淋雨试验所涉及的外形尺寸最大的车型以及各种车型的各个受检部位，淋雨装置要保证从前面、后面、侧面、底部和顶部方向对汽车喷水，避免出现喷水死角，保证喷水压力、流量对应于汽车各部位达到标准QC/T 476—2007要求。淋雨管路的框架结构在保证防锈，防震的同时做到简洁美观，整个设备操作可靠简单，便于零部件的检修和维护。
