动感单车互动控制套装

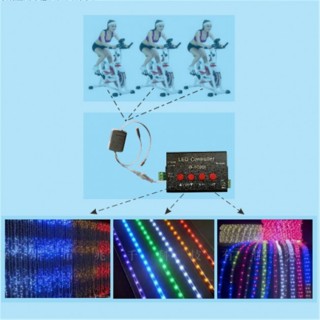

动感单车互动套装＝动感单车＋互动传感器＋互动控制器+5米软灯带
1系统特点
1、支持各种点、线、面光源，支持各种规则，异形处理。
2、支持感动自行车互动控制，外加互动传感器。可以实现灯光效果与自行车节奏同步的效果。适合与娱乐项目，儿童游乐项目。
3、将互动传感器串在传感线插头与表头之间；
4、将互动传感器与G-1000I之间的水晶插头连接好；
5、根据自行车互动项目要求制作效果。在效果编辑软件中新建项目时候，选择控制型号为：G-1000I 型号（或G-1000），在导出效果文件.bin时，根据灯具选择相应的IC型号（比如：UCS1903灯具，请选择UCS1903芯片）。
2支持芯片
|
支持芯 |
LedStudio软件对应型号 |
单台带载灯 |
备注 |
|
UCS1903 |
UCS1903,UCS1903B,UCS1909,UCS1912 |
2048像素 |
|
|
UCS1903B |
UCS1903,UCS1903B,UCS1909,UCS1912 |
2048像素 |
|
|
UCS1909 |
UCS1903,UCS1903B,UCS1909,UCS1912 |
2048像素 |
|
|
UCS1912 |
UCS1903,UCS1903B,UCS1909,UCS1912 |
2048像素 |
|
|
UCS2903, |
UCS2903, UCS2909, UCS2912 |
2048像素 |
|
|
UCS2909 |
UCS2903, UCS2909, UCS2912 |
2048像素 |
|
|
UCS2912 |
UCS2903, UCS2909, UCS2912 |
2048像素 |
|
|
WS2811 |
WS2811 |
2048像素 |
|
|
INK1003 |
INK1003 |
2048像素 |
|
|
LDP6803 |
LDP6803 |
2048像素 |
|
|
WS2818 |
WS2818 |
2048像素 |
|
|
SM16703P |
SM16703P |
2048像素 |
|
|
P9883 |
P9883 |
2048像素 |
|
|
LX3203 |
LX3203 |
2048像素 |
|
|
LX1603 |
LX1603 |
2048像素 |
|
|
GS8205,GS8206 |
GS8205,GS8206 |
2048像素 |
|
|
GS8206 |
GS8205,GS8206 |
2048像素 |
|
|
QED6011 |
QED6011/QED3110 |
512像素 |
|
|
QED3110 |
QED6011/QED3110 |
512像素 |
|
|
TM1914A |
TM1914A |
2048像素 |
|
|
UCS512B3 |
UCS512B3 |
1365像素 |
|
3接线方式
注：1、G-1000I 为单口输出，最多可带2048个像素点；
2、当控制单线IC 时只需将控制器的DAT 和GND 与灯具的DAT 和GND 相对应连接起来即可。当控制双线IC 时需把控制器的DAT、CLK
、GND 与灯具的DAT、CLK 和GND 相对应连接起来即可。
3、在效果编辑软件中新建项目时候，选择控制型号为：G-1000I 型号，在导出效果文件.bin时，根据灯具选择相应的IC型号（比如：UCS1903灯具，请选择UCS1903芯片）。
4 SD卡文件
文件命名规则：
单台控制器效果命名规则
“XX_00.BIN” ---------第1个效果
“XX_01.BIN” ---------第2个效果
“XX_02.BIN” ---------第3个效果
“XX_03.BIN” ---------第4个效果
注意事项：
将文件拷贝到SD 卡之前，必须先对SD 卡格式化，注意是每次拷贝之前都要格式化。
SD卡必须要格式化成“FAT“格式。如下图所示。
备注：控制器上的SD 卡不可以热插拔，即每次插拔SD 卡时，必须先断开控制器的电源。
5具体参数
5.1产品规格
|
功能描述 |
规格指标 |
|
|
控制器技术参数 |
输入电压（V） |
5V，5-24V宽电压 |
|
支持IC模式 |
单线，双线 |
|
|
互动传感器连接线 |
1根 |
|
|
输出端子个数 |
2个 |
|
|
输出端子线数 |
4线(GND、DAT、CLK、NC)，NC表示未链接的端子 |
|
|
帧频泛围 |
4fps~30fps |
|
|
故障保护功能 |
提供输出端子短时间短路保护功能 |
|
|
运行环境温度 |
-30~85℃，如超过该温度泛围，请采取加热、降温措施 |
|
|
冷却方式 |
自冷式 |
|
|
防护等级 |
IP20 |
|
|
功耗 |
1W |
|
|
重量 |
0.25Kg带外包装 |
|
5.2包装清单
|
配件清单 |
数量 |
|
|
配件清单 |
互动传感器 |
1个 |
|
SD卡 |
1张(128MB—2GB,FAT格式,储存文件：*.BIN) |
|
|
电源适配器 |
1个 |
|
|
3pin接线端子 |
1个 |
|
|
4pin接线端子 |
1个 |
|
|
小起子 |
1个 |
|
|
动感单车 |
1台 |
|
6 常见问题处理
|
问题 |
处理方法 |
|
|
常见问题处理 |
1、上电后，发现错误指示灯ERROR一直在闪烁，并且灯具没有效果输出 |
错误指示灯ERROR一直在闪烁证明控制器没有正确读卡，可能存在的问题有： ①SD卡里面为空，没有效果文件。 ②SD卡里面效果文件*.BIN文件和控制器型号、灯具IC不匹配，请在最新版本LedStudio里面正确选择控制器的型号G-1000I；同时在导出*.BIN文件时，选择正确的灯具IC型号，并重新制作效果文件*.BIN。 ③SD卡在拷贝效果文件之前没有格式化成FAT格式。 ④请检查控制器的供电电压，可以单独给控制器供电，以排除供电原因。 ④换SD卡后再进行测试，排除SD卡坏的可能性。 ⑥果文件名可能错误，更改为XX_00.BIN。 |
|
2、控制器上电后，指示灯正常，但灯具无效果变化 |
①请检查灯具的信号线和控制器有没有正确连接。 ②灯具和控制器一定要共地，即灯具的地线要和控制器的地线接到一起。 ③请检查制作SD卡中效果文件*.BIN时所选的型号是否和当前灯具所用芯片一致。 |
|
|
3、控制器与灯具接上后，灯具频闪，且有效果变化，同时控制器指示灯显示正常。 |
①控制器与灯具之间的地线没有连接。 ②SD卡里面所做的效果有误，做效果时选择的灯具芯片和实际灯具的芯片不符。 ③灯具的供电电压不足。 |
|
|
4、SD卡无法格式化。 |
①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。 ②SD卡写保护锁已经打开，但依然无法格式化，如果出现这种情况多数为SD卡读卡器坏了，请更换SD卡读卡器。 ③如以上操作都无法解决格式化的问题，请更换SD卡，重新测试。 |
|
|
|
5、LED灯具不受互动自行车控制，灯具自行走效果 |
①首先确认互动传感器与控制器、传感线插头、互动自行车表头连接正常。 ②如果连接正常依然不受控（效果自行跑动），则与兆千科技有限公司联系。 |
