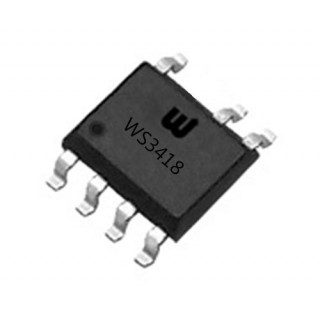

稳先微非隔离高功率因素WS3418
一、特点
● 内部对EMI辐射干扰进行了优化设计
● 内置650V功率MOSFET
● 高PF值，低THD
● 谷底开关，高效率
● 无需辅助线圈供电
● 外围元件少
● 自动补偿电感的感量变化
● 自动适应输出电压变化
● 芯片过温保护采用智能温控技术
● LED短路保护
● LED开路保护
● SOP7封装
|
架构类型
|
产品型号
|
MOS
|
封装
|
推荐应用功率
|
OVP
|
规
格
书
|
||
|
176-264Vac
|
90-264Vac
|
|||||||
|
非隔离
|
PF﹥0.9
|
WS3418
|
2A/650V COOLMOS
|
SOP7
|
120V/240mA
|
80V/240mA
|
外部设定
|
|
二、概述
● WS3418 是一款专用于LED 的有源PFC 非隔离降压型恒流驱动集成电路，系统工作在谷底开关模式，转换效率高，EMI 低，PF 高，输出电流自动适应电感量的变化和输出电压的变化，从而真正实现了恒流驱动LED。
● WS3418 芯片内部集成650V 功率MOSFET,外围只需要很少的器件就可以达到优异的恒流输出。
● WS3418 内部集成了丰富的保护功能，包括LED 开路保护，短路保护，逐周期电流保护，智能温控技术和软启动等。
● WS3418 具有极低的启动电流和工作电流，可在全电压交流输入（85VAC~265VAC）范围内高效驱动LED。
● WS3418 提供7-Pin 的SOP-7 封装。
三、推荐工作条件
输出功率(单电压176-264VAC) (全电压85-264VAC)
