HA5832E高精度的非隔离降压型LED控制芯片
HA5832E完美替代BP2832A、CL1502、CS7210。
1、概述
HA5832E是一款高精度的非隔离降压型LED控制器，防闪烁，适用于85V～265V全电压范围的小功率非隔离降压型LED照明应用。
HA5832E内置了高精度的采样、补偿电路，使得电路能够达到±5%以内的恒流精度，并且能够实现输出电流对电感与输出电压的自适应，从而取得优异的线型调整率和负载调整率。
HA5832E内部集成了500V功率MOSFET，无需次级反馈电路，也无需补偿电路，加之精准稳定的自适应技术，使得系统外围结构十分简单，可在外围器件数量少，参数范围宽松的条件下实现高精度恒流控制，极大地节约了系统成本和体积，并且能够确保在批量生产时LED灯具参数的一致性。
HA5832E具有丰富的保护功能：输出开短路保护、采样电阻开短路保护、欠压保护、输出过压保护、过温自适应调节等。

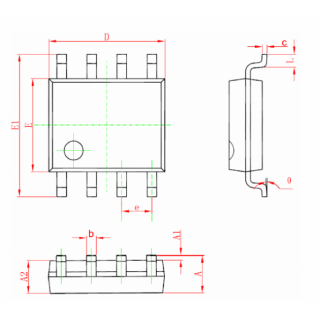

采用封装。
2、特性
内部集成功率管。
±5%以内的系统恒流精度。
芯片超低工作电流。
无需辅助供电电路。
电感电流临界连续模式。
宽输入电压。
输出短路保护。
采样电阻开短路保护。
输出过压保护。
欠压保护。
过温自适应调节功能。
简洁的系统拓补，外围器件极少。
3、推荐工作条件
输出功率(单电压176-264VAC) < 15W；
85-264VAC) < 8W。
